DENİZLİ KAÇAK AKIM RÖLESİ MONTAJI
Saniyenin onda birinde hayat kurtaran koruma: Doğru montaj ile can ve mal güvenliğiniz garanti altında
KAÇAK AKIM RÖLESİ NEDİR VE NEDEN ZORUNLUDUR?
Kaçak akım rölesi (KAR), elektrik panosuna gelen faz ve nötr akımlarını sürekli kıyaslayarak bir sızıntı (kaçak) anında elektriği saniyenin onda biri hızında kesen, hayati öneme sahip bir koruma cihazıdır. Yönetmeliklere göre tüm yeni binalarda ve tadilatlarda 30 mA (miliamper) hassasiyetinde kaçak akım rölesi bulunması yasal bir zorunluluktur. Yanlış bağlantı yapılması cihazın çalışmamasına veya sürekli atmasına neden olacağından, montajın yetkili bir elektrikçi tarafından yapılması şarttır.
Bu konuda Denizli Tesisat ekibiyle güvenli montaj hizmeti alabilirsiniz.
MONTAJ ÖNCESİ GÜVENLİK ÖNLEMLERİ
Elektriği Tamamen Kesin: Montaj yapılacak daire içi panonun elektriği, bina girişindeki ana sayaç panosunda bulunan ana şalter kapatılarak tamamen kesilir.
Kontrol Edin: Panoda elektrik olmadığından emin olmak için bir kontrol kalemi veya multimetre (ölçü aleti) ile hatlar mutlaka test edilir. Bu adım, önceki Denizli Sigorta Panosu Değişimi işlemlerinde de olduğu gibi standart prosedürdür.

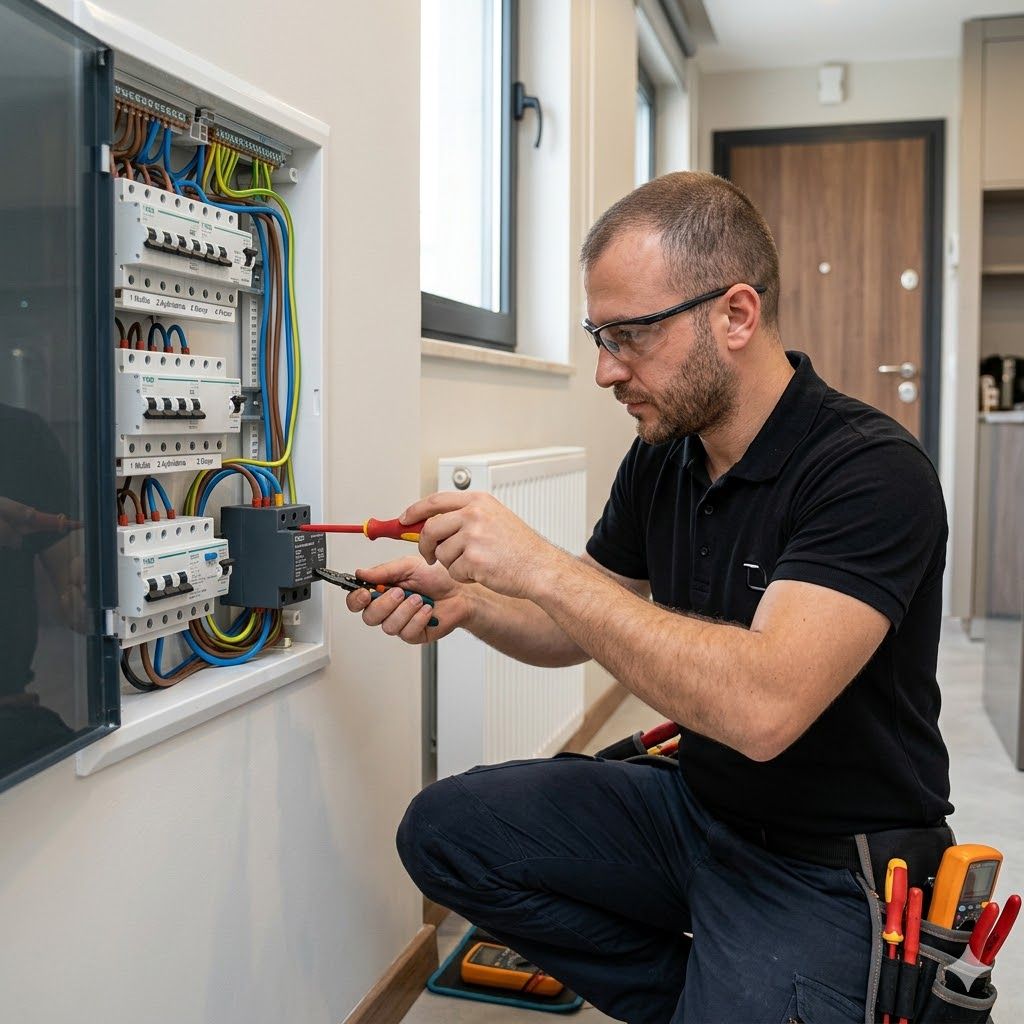

KAÇAK AKIM RÖLESİ PANOYA NASIL BAĞLANIR? (ADIM ADIM)
Konumlandırma: Kaçak akım rölesi, panodaki ana şalterden SONRA, otomatik sigortalardan ÖNCE konumlandırılır. Cihazın üzerinde giriş (LINE) ve çıkış (LOAD) yönleri ile Nötr (N) hattının bağlanacağı yerler harflerle açıkça belirtilmiştir.
Üst Giriş Bağlantıları (Şebekeden Gelen Hat): Ana şalterden çıkan Faz kablosu, rölenin üst kısmındaki numaralı hat girişine (1 veya L) bağlanır. Şebekeden gelen Nötr kablosu, rölenin üst kısmındaki "N" harfi olan klemense bağlanır.
Alt Çıkış Bağlantıları (Evdeki Sigortalara Giden Hat): Rölenin altındaki Faz çıkışından (2 veya T) alınan kablo, evdeki diğer otomatik sigortaların köprüleme barasına (girişlerine) dağıtılır. Rölenin altındaki Nötr çıkışından alınan kablo ise doğrudan panodaki izole edilmiş nötr barasına bağlanır.
KAÇAK AKIM RÖLESİ MONTAJ FİYAT TABLOSU (TL)
Not: Güncel fiyatlar için arayınız. Fiyatlar malzeme kalitesine göre değişkenlik gösterebilir.
MONTAJ SONRASI TEST & BAKIM FİYAT TABLOSU (TL)
Not: Güncel fiyatlar için arayınız. Teknik ekip keşif sonrası net teklif verilmektedir.
MONTAJ SONRASI İLK TEST VE KONTROL
Test Butonuna Basın: Cihazın üzerindeki "T" (Test) butonuna basılır. Butona basıldığı an rölenin mandalı aşağı düşüyor ve elektriği kesiyorsa cihaz sağlamdır. Bu testin ev halkı tarafından ayda bir kez tekrarlanması önerilir.
Yük Altında Kontrol: Evdeki prizlere güçlü bir cihaz (kettle, ütü) takılarak rölenin durup dururken atıp atmadığı izlenir.
Çelik ev projeleri, bağ evleri veya Denizli Güneş Enerjisi Sistemi Kurulumu yapılan alanlarda iletken yüzey çok fazla olduğu için 30 mA hayat koruma rölesinin montaj kalitesi iki kat daha fazla önem kazanmaktadır. Denizli Güneş Enerjisi Kurulum Maliyetleri içinde bu güvenlik ekipmanları mutlaka yer almalıdır.
KAÇAK AKIM RÖLESİ MONTAJINDA EN SIK YAPILAN HATALAR
Nötr ve Toprağın Karıştırılması: Evin içindeki herhangi bir buat veya prizde nötr ile toprak birbirine değerse kaçak akım rölesi sürekli atar ve kurulamaz.
Nötr Hatlarının Birleştirilmesi: Rölenin çıkışından alınan nötr hattı, binanın rölesiz eski nötr hatları ile kesinlikle temas etmemelidir. Nötr barası panoda tamamen izole olmalıdır. Bu tip durumlarda Denizli Çatı Tamiri Fiyatları Ne Kadar? ile karşılaştırılabilir titizlikte bir yaklaşım gerekir.
Gevşek Vida Bağlantıları: Kablolar röle klemenslerine takıldıktan sonra vidalar çok iyi sıkılmalıdır. Gevşek kablolar zamanla ark yapar, ısınır ve rölenin erimesine ya da sigorta panosu değişimi ihtiyacına yol açar.
MONTAJ SÜRECİNİ PLANLAMAK İÇİN CEVAPLANMASI GEREKEN SORULAR
Montajı tek fazlı (Monofaze - ev tipi) bir panoya mı, yoksa üç fazlı (Trifaze - sanayi/büyük güç tipi) bir panoya mı yapacaksınız?
Panonuzda halihazırda bağımsız bir Nötr Barası mevcut mu?
Bu montajı yeni bir kaçak akım rölesi sürekli atıyor şikayeti nedeniyle mi yapıyorsunuz, yoksa sıfırdan sisteme koruma eklemek için mi?
